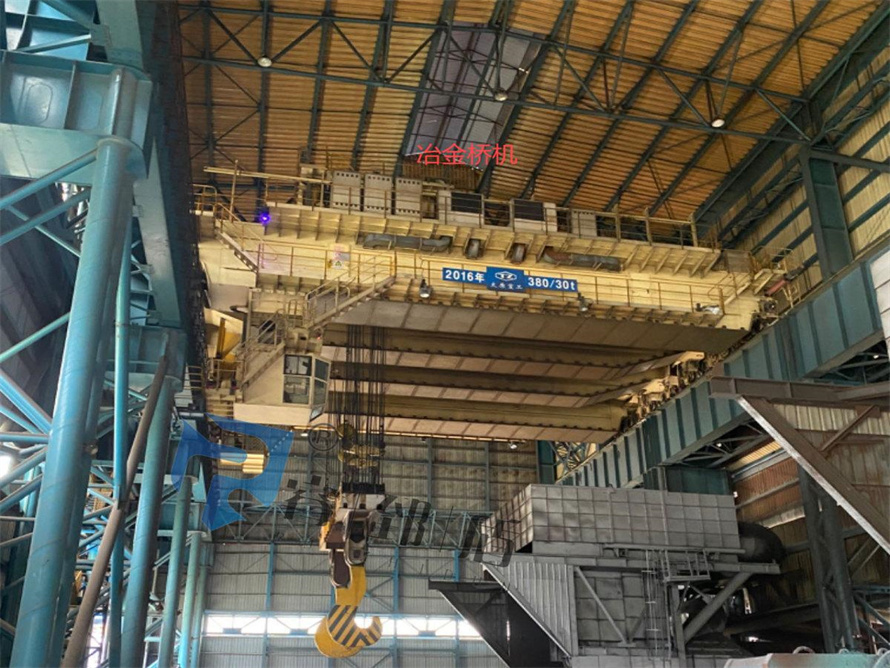

【案例】山东日照钢铁集团冶金桥机加装安全监控系统项目

       近日，为山东日照钢铁集团冶金桥机项目上加装冶金桥机安全监控系统工作已经圆满调试完成，并获得一致好评！相信有了睿郅盾CSM1000安全监控系统的强大保障，该项目的施工过程将会更加安全。



      此次合作项目为山东日照钢铁集团冶金桥机安全监控系统装置。CSM1000桥机安全监控系统是琰汐自动化研发的起重机安全监测和信息化管理产品，其能够实现对桥机运行状态的全方位监测、多种不同危险的预警以及运行作业的信息化管理，能够有效提升桥机的安全水平和运营效率。

CSM1000-QD型桥机安全监控管理可接入特种设备安全监控管理平台能够实现对全国多个项目工地、多类桥机运营信息以及安全状态的实时管理，便于实现区域桥机远程信息化管理的需求。

功能特点

1 .针对桥式起重机的安全测控。实时监控起重机运行状态，故障报警;

2 .数据自动采集、分析、记录存储、汇总和报表生成;

3 .起升限位、大小车行程、主副钩高度监测，分析起重机自检和历史运行数据，评估起重机的安全性能，发现并预测安全风险，大小车防撞;

4 .实时记录，视频监控记录回放、事故分析;

5 .分析起重机自检和历史运行数据，评估起重机的安全性能，发现并预测安全风险

【睿郅盾】安全监控系统采用模块化结构，主要由工控机、数据采集终端、传感器、视频监控等组成。

     数据监控系统和视频监控系统同时为起重机保驾护航，数据监控系统主要采集起升高度、运行行程、起重量、限位状态、工作时间、工作循环等。视频监控系统主要监视吊装区域、大车运行区域。

本项目可以选配加入我公司远程对接程序，数据信息不仅仅可以现场查看，电脑后台，手机后台均可查看，让负责人远程即可查看现场数据，提高工作效率。

【睿郅盾】冶金桥机监控系统项目部分安装现场图片

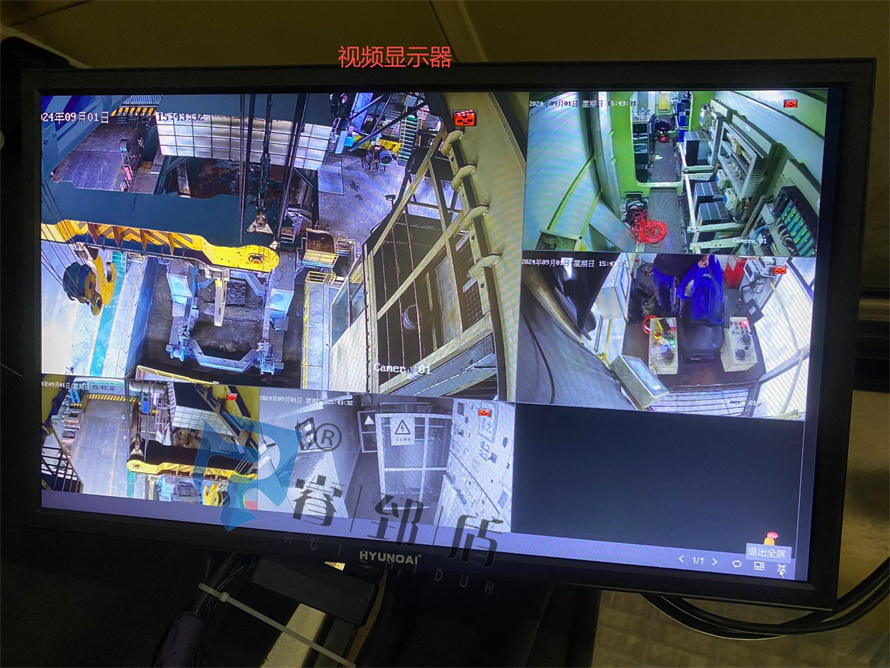

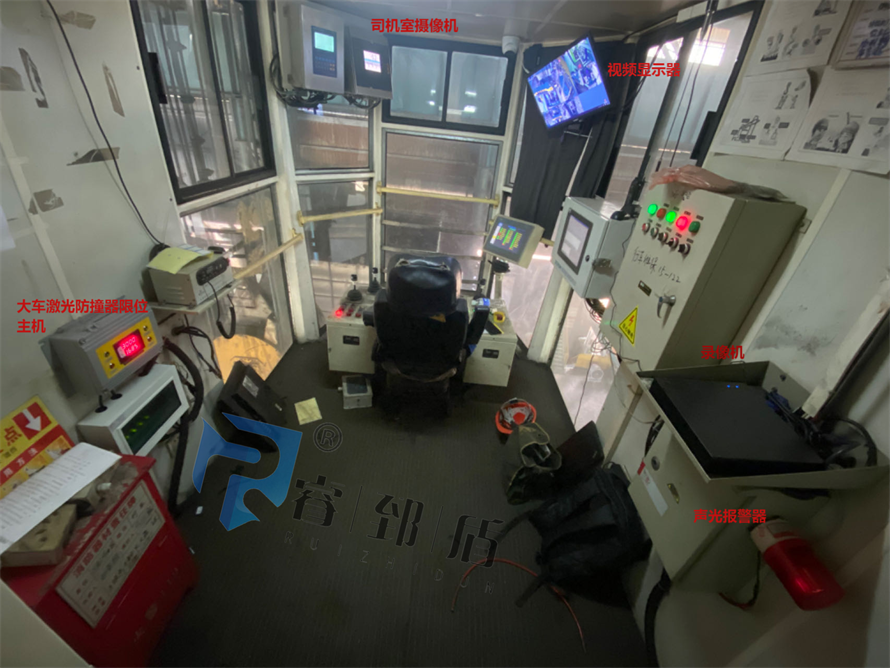

△司机室主要包含：1.视频录像机，显示器，显示和存储行车运行视频，视频显示器共有5个画面，包括司机室，电气室，2个吊点，中压室。2.半球型摄像机，监视司机操作视频和音频。3.大车激光防撞限位器主机显示30米内的防撞距离，东侧6米减速，1.5米停车，西侧5米减速，1.5米停车。大车激光防撞限位器下方回路盒内安装4个中间继电器分别对应左减速，左停止，右减速，右停止。还有一个旁路断路器，当激光限位失灵时，可以把断路器合闸，应急使用。

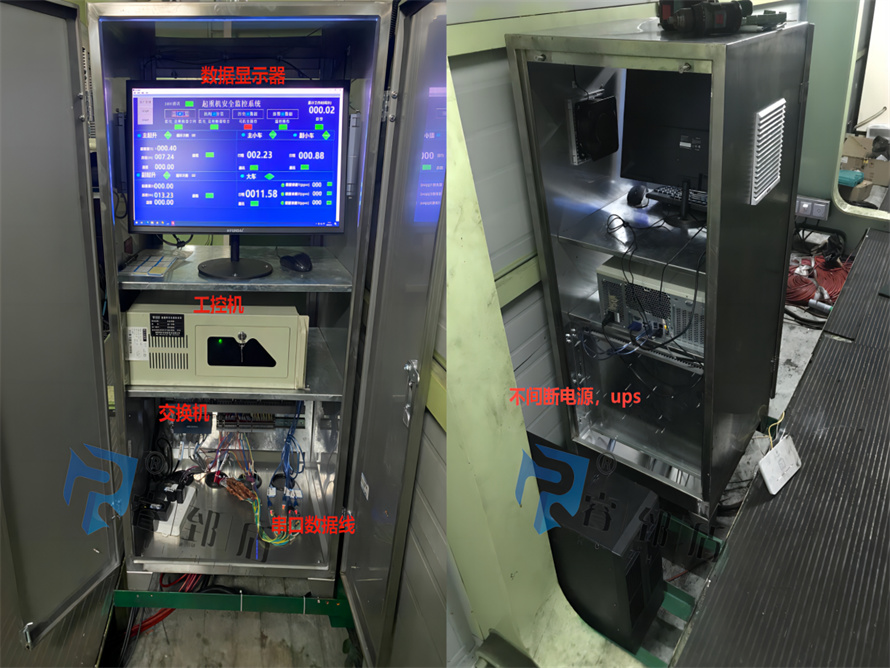

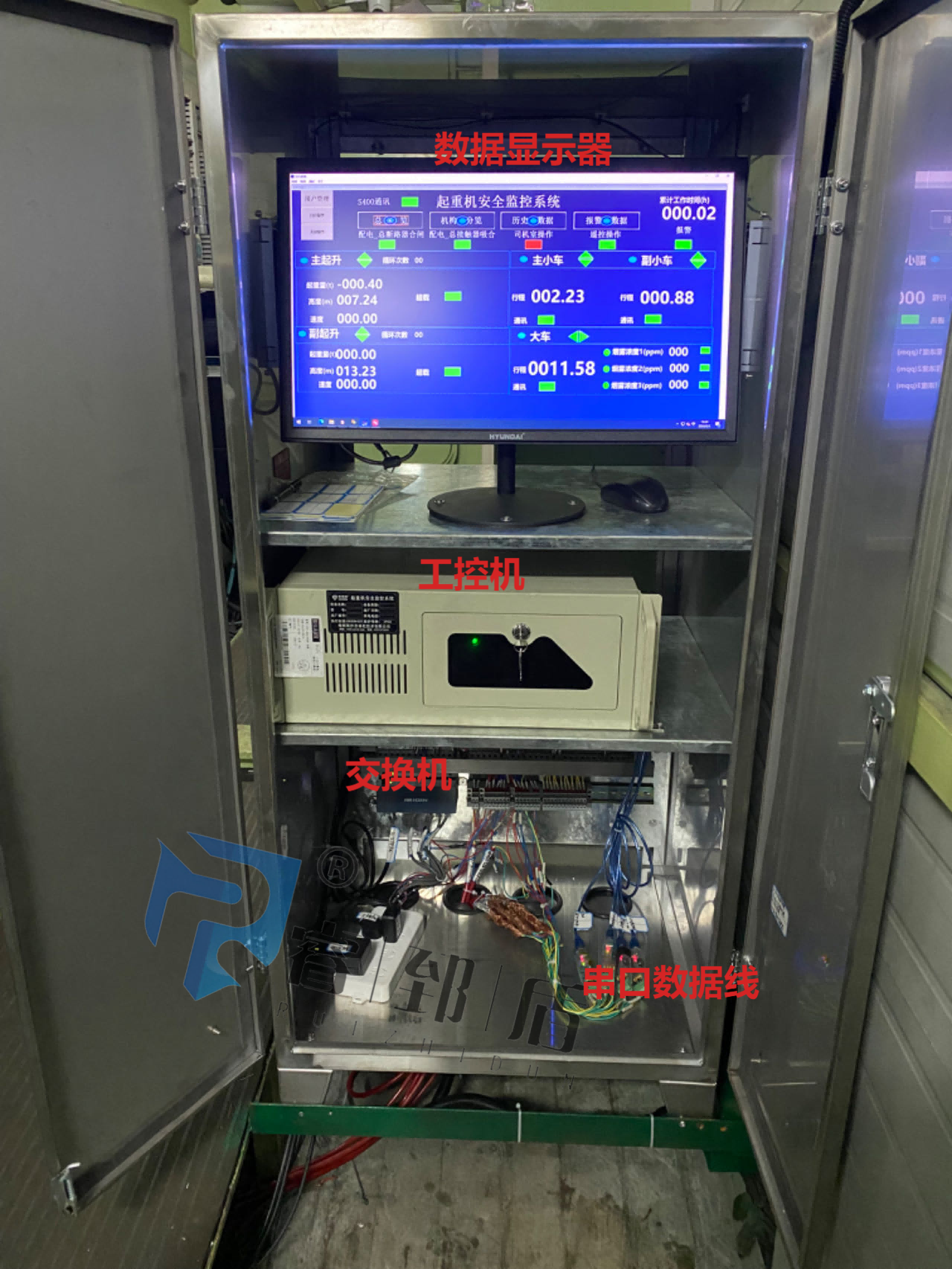

△如上图所示主机柜内包含显示器，工控机，交换机，断路器，电源适配器，串口数据线等设备，串口数据线主要用于接收烟雾传感器，编码器，电动机转子保护器的数据。接口形式是RS485。交换机用于连接东侧电气室西门子S7-400PLC数据，以及吊点摄像机，司机室监控设备等。机柜后面有一台UPS,用于监控用电。

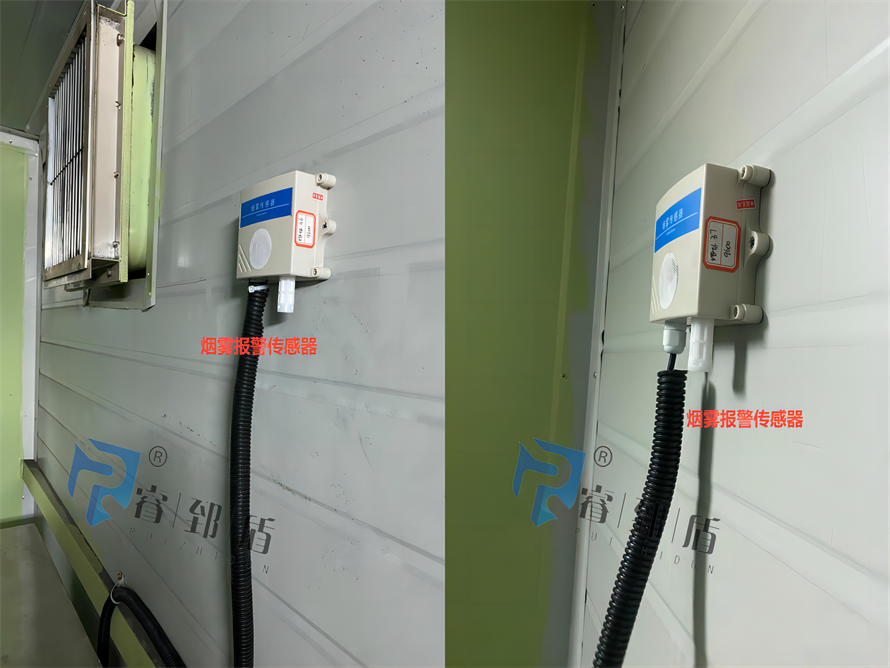

△如上图所示东侧电气室与西侧电气室各安装一个烟雾报警传感器

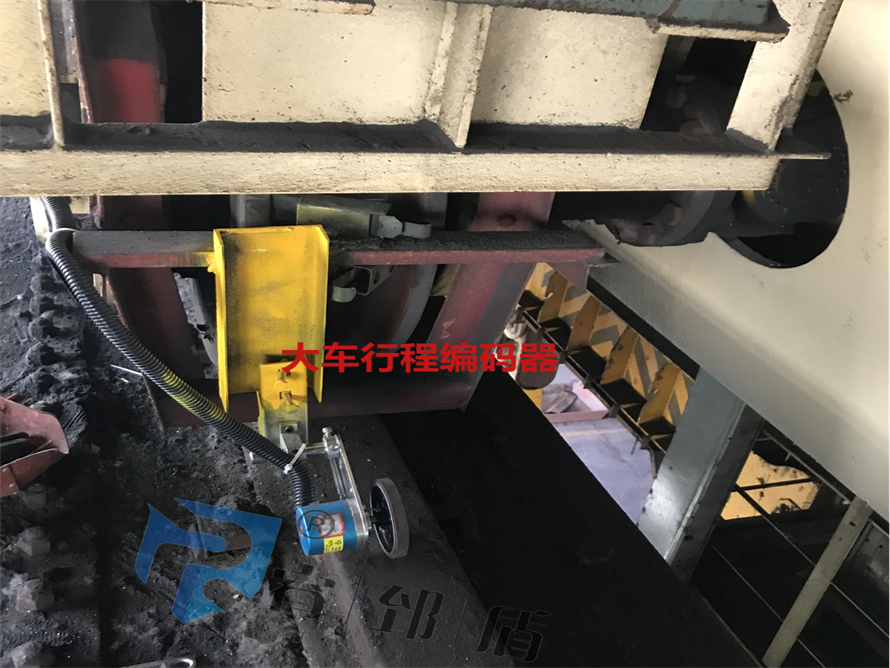

△如上图所示，大车行程编码器安装在西侧登机门大车车轮扫轨板处，当大车走行到最左侧停止位置时，大车编码器可以清零。

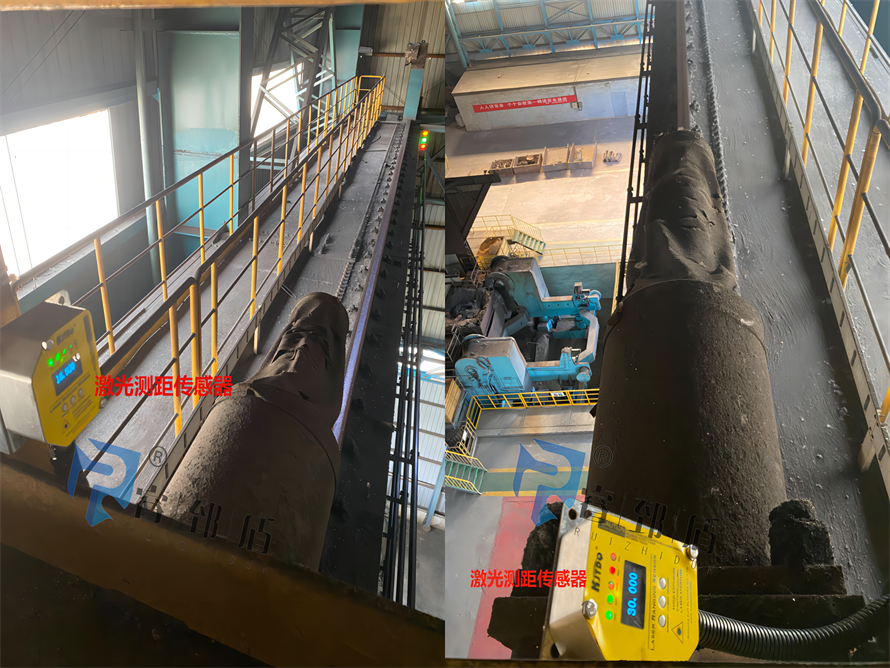

△如上图所示，大车东侧和西侧分别安装一台激光测距防撞传感器，可根据需要调整减速距离和停止距离，激光测距参考点是大车轨道尽头的立柱。

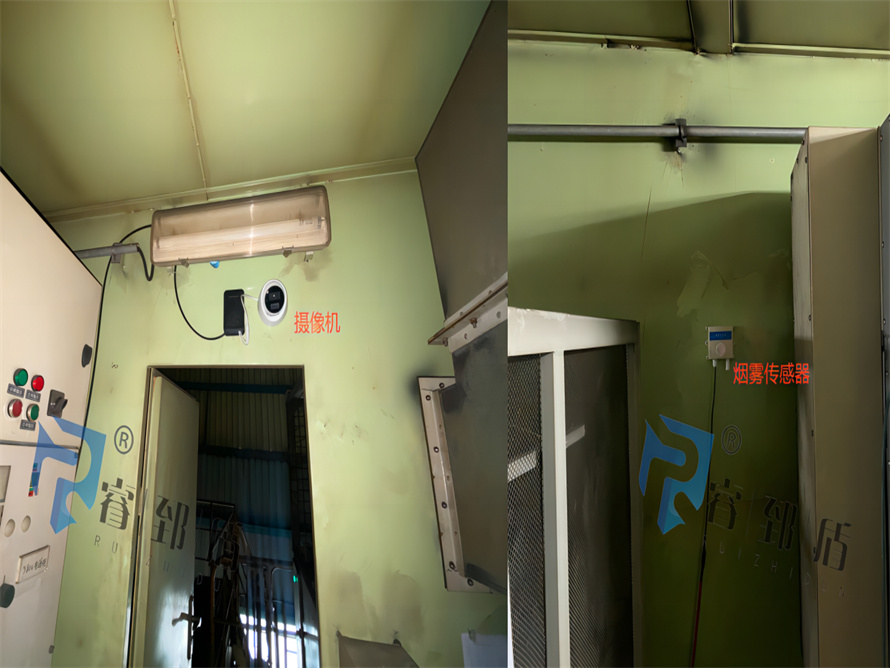

△如上图所示 中压室安装一套半球式摄像机和一个烟雾报警传感器。

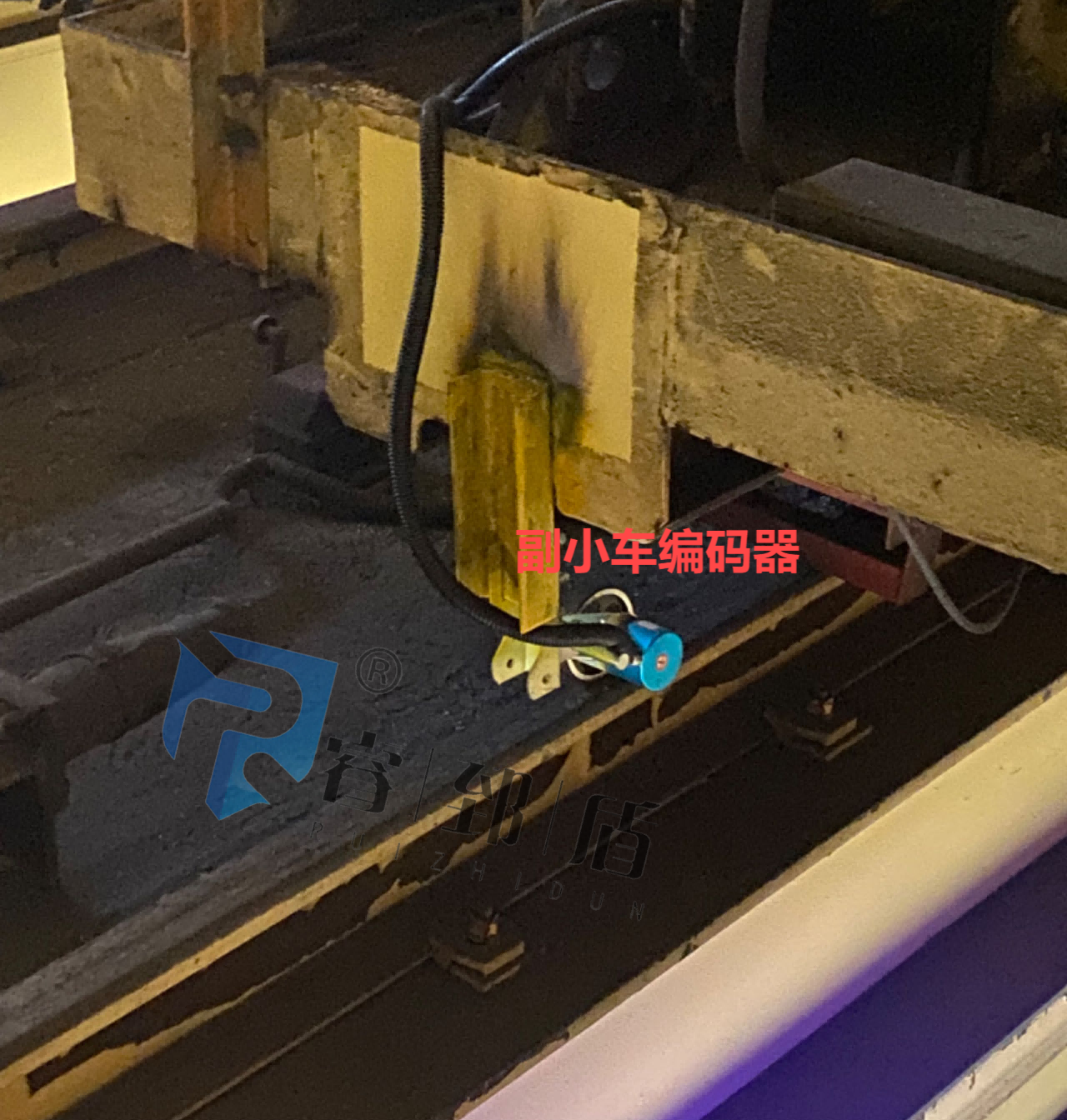

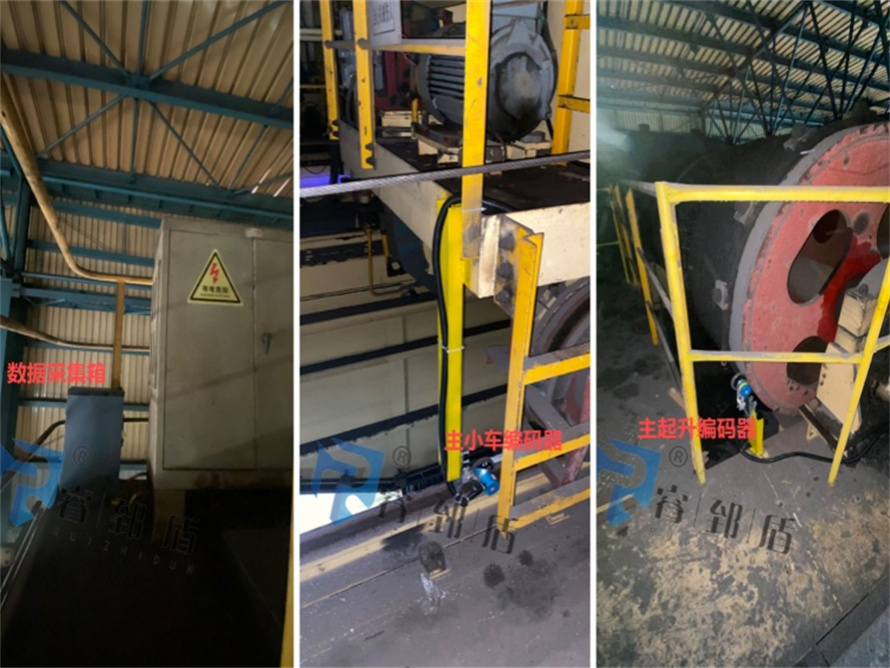

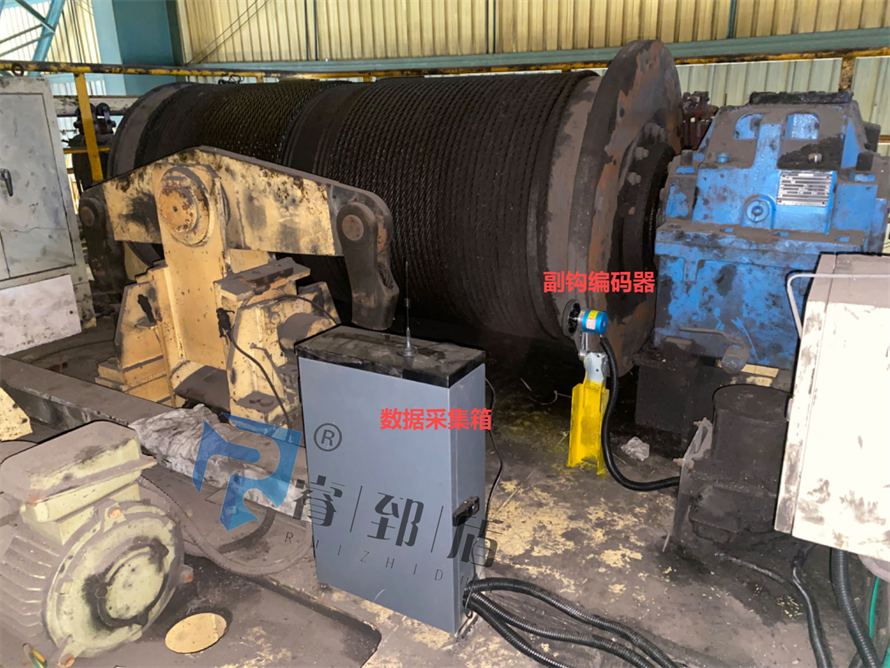

△如上图所示主小车上安装了一台数据采集箱，卷扬机处安装了一套编码器，小车行走轨道处安装了一套编码器。数据采集箱电源从旁边电器柜内端子取电220V（检修电源）
△如上图所示主小车上安装了一台数据采集箱，卷扬机处安装了一套编码器，小车行走轨道处安装了一套编码器。数据采集箱电源从旁边电器柜内端子取电220V（检修电源）

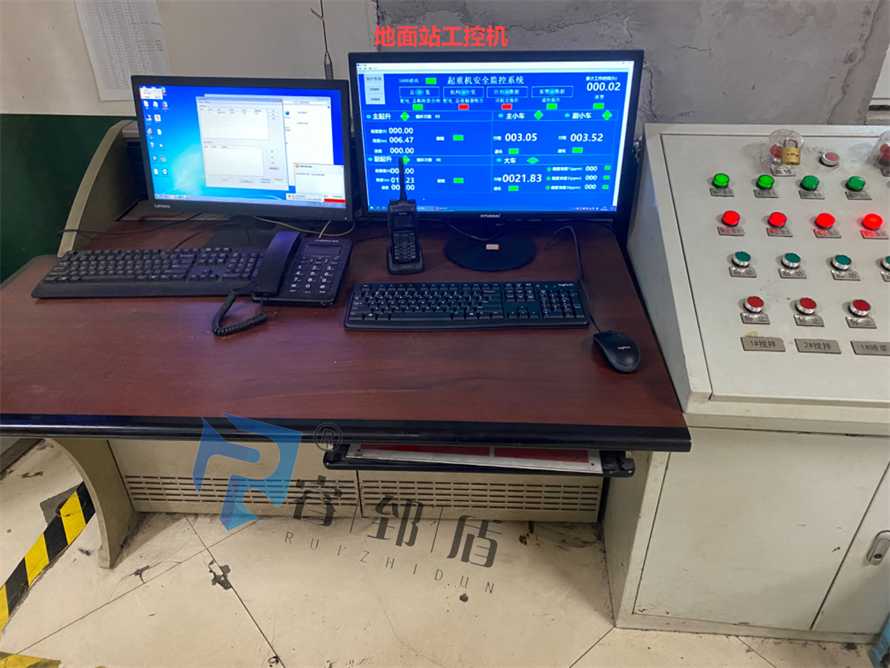

 △如上图所示，在地面值班室安装有一台工控机，可以同步显示监控系统数据和视频画面。
