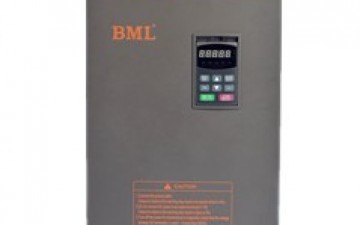

空压机专用变频器

空压机专用变频器

功能概述 产品特点 产品规格 相关下载



MC200K系列是与MC200G系列属同平台设计的更高配置产品，原空压机系统由压力开关控制进气阀及排气阀的开关，从而调整汽缸压力恒定，主电机时常空载运行。为满足更高使用需求，在MC200G系列所具备的全部功能基础上，增加了冷却风机变频恒温控制系统，更可选配变频空压机同步机适配卡，配合旋变适配卡的组合使用，实现性能优异的永磁同步电机矢量控制有效提升空压机节能效率。

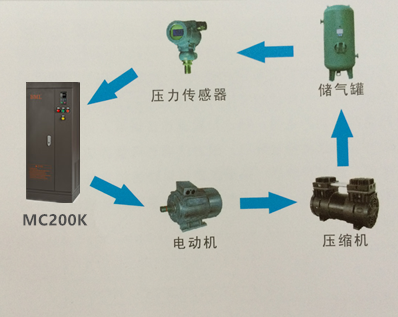

空压机工作原理图

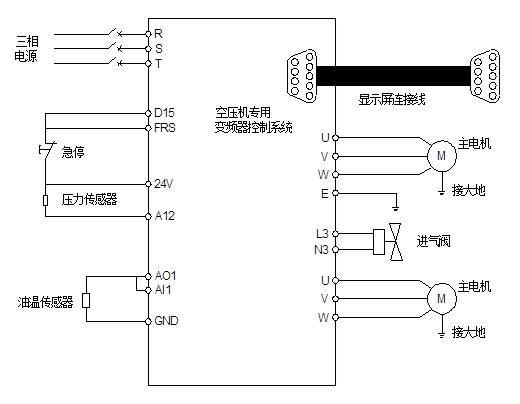

控制原理图

   ※.优化PID设计，可使系统稳定运行，更大限度避免频繁加卸载调节
   ※.压力控制精度达到±1%，排气温度检测精度达到±1℃
   ※.具有自动休眠功能，有利于节能，降低设备磨损
   ※.实时监控空压机过载程度，显示过载预警信息
   ※.可检测各种堵塞信号，包括空滤、油滤等，LCD显示屏会及时预警，并可通过复位按键清除警告信息
   ※.提供排气油温检测通道、电机内部温度检测多点温度检测
   ※.LCD显示屏可直接修改变频控制系统相关参数，调试方便
   ※.具有实时时钟功能，可显示当前时间并记录故障发生时间，方便维护及查询
   ※.内置直流电抗器，提高功率因素，降低电压的瞬变影响

应用场所
    螺杆式空压机（异步电机、永磁同步电机）
    老式空压机变频改造


产品技术指标
项    目
指标及规格
主电
输入
电压
   三相380V ±15%；电压失衡率<3%
频率
   50Hz/60Hz ±5%
主电
输出
输出电压
   三相0V～输入电压
输出频率
   0.1Hz～400Hz
过载能力
   150% 60S；130%长期
驱
动
性
能
电压调制
   电压矢量（SVPWM）调制
控制方式
  无速度传感器矢量控制（SVC）；转矩控制（TC）；压频比控制
  （V/F）
运行指令给定
   键盘给定；RUN、F/R端子给定；485通讯给定
速度给定方式
  键盘数字给定；X4、X5端子（UP/DOWN）给定；
  AI1/AI2/AI3端子 模拟信号给定；485通讯给定
速度给定精度
  数字给定：±0.01%（-10℃～+40℃）
  模拟给定：±0.05%(25℃±10℃)
速度给定
分辨率
  数字给定：0.01Hz
  模拟给定：1/2000大频率
速度控制精度
   无速度传感器矢量控制：±0.5%（25℃±10℃)
速度控制范围
   无速度传感器矢量控制：1:100
转矩控制响应
   无速度传感器矢量控制：<200ms
起动转矩
   无速度传感器矢量控制：150%/0.5Hz
转矩控制精度
   ±5%
I/O
控
制
通
道
设定电压源
   1路，10V，5mA
控制电压源
   1路，24V，100mA；也可通过PLC端子由外部提供
模拟信号输入
 3路， 2路(AI1/AI2)0～10V或0～20mA ，功能F4-35和F4-36选择；1路(AI3)-10V～10V

集电极输出
   2路(Y1/Y2)，0～50mA，可编程，多种输出量可选
运行命令输入
   2路(F/R、RUN)，控制运行命令输入接点端子
可编程输入
   7路(X1～X7)，可编程，多种输入量可选
模拟信号输出
  2路(AO1/AO2)，0～10V或0～20mA，功能F5-12和F5-15选择

继电器输出
   2路，可编程，触点容量：250V AC/3A或30V DC/1A
  故障报警继
  电器输出
   触点容量：250V AC/3A，30V DC/1A
  串行通讯接口   RS485接口，标准Modbus通讯协议
显示
   LED数码管显示
  设定频率、输出频率、输出电压、输出电流、电机转速、
  负载线速度，  输入、输出端子状态...
  外接仪表显示   给定频率；输出频率；输出电流（0～10VDC或0～20mA输出）
  保护功能   过流保护、过压保护、欠压保护、过载保护、缺相保护
  选配件
  制动组件；输入、输出交流电抗器；直流电抗器；输入、输出滤波器；
  远程键盘数据线；通信总线适配器等
环境
   使用场所
  室内，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、
  水蒸汽、滴水或盐分等
  海拔高度   低于海拔1000米
  环境温度   -10℃～+40℃
  湿度   20%～90%RH，无水珠凝结
  振动   小于5.9米/秒2（0.6g）
  存储温度   -20℃～+60℃
结构
   防护等级   IP20
  冷却方式   强制风冷
  安装方式   壁挂式；落地式

落地式安装变频器型号规格

变频器型号
额定容量
（KVA）
额定输出电流
（A）
适配电机功率
（KW）
安装方式
MC200G0075T4K
14
18
7.5
落地
MC200G0110T4K
18
24
11
落地
MC200G0150T4K
24
30
15
落地
MC200G0185T4K
29
38
18.5
落地
MC200G0220T4K
34
45
22
落地
MC200G0300T4K
45
60
30
落地
MC200G0370T4K
57
75
37
落地
MC200G0450T4K
69
91
45
落地
MC200G0550T4K
85
112
55
落地
MC200G0750T4K
114
150
75
落地
MC200G0900T4K
134
176
90
落地
MC200G1100T4K
160
210
110
落地
MC200G1320T4K
192
253
132
落地
MC200G1600T4K
231
304
160
落地
