选配件

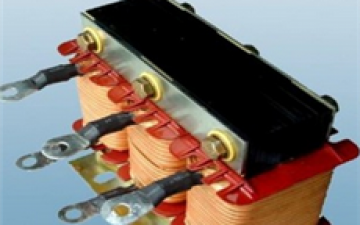

当前位置：主页 > 选配件 > ACL输入电抗器
功能概述 产品特点 规格参数 典型案例

用来限制电网电压突变和操作过电压引起的电流冲突，平滑电压中包含的尖峰冲脉，或平滑桥式整流电路换相时产生的电压缺陷，有效的保护变频器和改进功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的的谐波电流对电网的污染。

产品介绍

输入交流电抗器可抵抗变频器输入电流的高次谐波，明显改进变频器的功率因数。建议在下列情况下使用输入交流电抗器：变频器所用之处的电源容量与变频器容量之比为10:1以上。同一电源上接有晶闸管设备或带有开关控制的功率因数补尝装置。三相电源的电压不平衡度较大（≥3%）。需改进输入侧的功率因数，功率因数可增加到0.75～0.85。

技术参数

※、额定工作电压： 380V/50Hz或660V/50Hz
※、额定工作电流： 3A至2000A@40℃
※、抗电强度： 铁芯-绕组 3000VAC/50Hz/5mA/10s无击穿
※、绝缘电阻： 1000VDC绝缘阻值≥100MV

※、电抗器噪音： 小于65dB（与电抗器水平距离点1米测试）

※、防护等： IP00

※、绝缘等： F以上





进线电抗器可为线路电源提供过载保护；

减小变频器产生的电流谐波失真；

改进输入侧的功率因数，功率因数可增加到0.75～0.85；

减少高次谐波，抵抗变频器在电源设备上的浪涌。

执行标准

IEC289：1987电抗器

GB10229-88电抗器

JB9644-1999半导体电气传动用电抗器







电抗器型号
图号
适配功率
（KW）
额定电流
（A）
电感量
（mH）
压降
绝缘
等
ACL2-0005-4
A
1.5
5
3.8
2%
F、H
ACL2-0007-4

2.2
7
2.5
2%
F、H
ACL2-0010-4

4
10
1.5
2%
F、H
ACL2-0015-4

5.5
15
1.0
2%
F、H
ACL2-0020-4

7.5
20
0.75
2%
F、H
ACL2-0030-4

11
30
0.60
2%
F、H
ACL2-0040-4
B
15
40
0.42
2%
F、H
ACL2-0050-4

18.5
50
0.35
2%
F、H
ACL2-0060-4

22
60
0.28
2%
F、H
ACL2-0080-4

30
80
0.19
2%
F、H
ACL2-0090-4

37
90
0.19
2%
F、H
ACL2-0120-4
C
45
120
0.13
2%
F、H
ACL2-0150-4

55
150
0.11
2%
F、H
ACL2-0200-4

75
200
0.08
2%
F、H
ACL2-0250-4

110
250
0.065
2%
F、H
ACL2-0290-4

132
290
0.05
2%
F、H
ACL2-0330-4

160
330
0.05
2%
F、H
ACL2-0390-4

185
400
0.044
2%
F、H
ACL2-0490-4
D
220
490
0.035
2%
F、H
ACL2-0530-4

250
530
0.035
2%
F、H
ACL2-0600-4

280
600
0.025
2%
F、H
ACL2-0660-4

300
660
0.025
2%
F、H
ACL2-0800-4

380
800
0.025
2%
F、H
ACL2-1000-4

450
1000
0.014
2%
F、H
ACL2-1200-4

550
1200
0.011
2%
F、H
ACL2-1600-4

630
1600
0.010
2%
F、H
