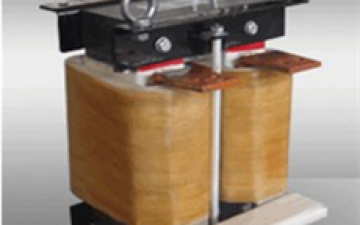

当前位置：主页 > 选配件 > DC直流电抗器
功能概述 产品特点 规格参数 典型案例 相关下载

直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳

定及改进变频器的功率因数。

产品介绍
当电网容量远大于变频器容量或电源容量大于600KVA或要求电源功率因数较高时，需加装直流电抗器于直流中间环节母线中。此电抗器可与交流电抗器同时使用，对减
小输入的高次谐波有明显效果。
技术参数
＆、额定工作电压： 400V-1200V/50Hz
＆、额定工作电流：3A至1500A@40℃
＆、抗电强度： 铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
＆、绝缘电阻： 1000VDC绝缘阻值≥100MV
＆、电抗器噪音 ： 小于65dB（与电抗器水平距离点1米测试）
＆、防护等： IP00
＆、绝缘等： F以上
＆、环境温度：－10℃～＋50℃
＆、相对湿度：95%
＆、海拔高度：低于海拔1000米
＆、产品执行标准： IEC289:1987电抗器
              GB10229-88电抗器(eqv IEC289:1987)
               JB9644-1999半导体电气传动用电器





改进电容滤波造成的输入电流波形畦变；
减少和防止因冲击电流造成整流桥损坏和电容过热；
提高功率因素，降低直流母线交流脉冲；
限制电网电压的瞬变；

与并联连接的电容一起共同抵抗或滤掉直流中的纹波，以排除对负载的不利影响。

执行标准

IEC289：1987电抗器

GB10229-88电抗器

JB9644-1999半导体电气传动用电抗器







电抗器型号
适配功率
额定电流
电感量(mH)
绝缘等
DCL-0003-4
0.75KW
3A
28mH
B
DCL-0006-4
1.5KW
6A
11mH
B
DCL-0006-4
2.2KW
6A
11mH
B
DCL-0012-4
3.7KW
12A
6.3mH
B
DCL-0012-4
4.0 KW
12A
6.3mH
B
DCL-0023-4
5.5 KW
23A
3.6mH
H
DCL-0023-4
7.5 KW
23A
3.6mH
H
DCL-0033-4
11 KW
33A
2.0mH
H
DCL-0033-4
15 KW
33A
2.0mH
H
DCL-0040-4
18 KW
40A
1.3mH
H
DCL-0050-4
22 KW
50A
1.08mH
H
DCL-0065-4
30 KW
65A
0.8mH
H
DCL-0078-4
37 KW
78A
0.7mH
H
DCL-0095-4
45 KW
95A
0.54mH
H
DCL-0115-4
55 KW
115A
0.45mH
H
DCL-0160-4
75 KW
160A
0.36mH
H
DCL-0180-4
90 KW
180A
0.33mH
F、H
DCL-0250-4
110 KW
250A
0.26mH
F、H
DCL-0250-4
132 KW
250A
0.26mH
F、H
DCL-0340-4
160 KW
340A
0.17mH
F、H
DCL-0460-4
185 KW
460A
0.09mH
F、H
DCL-0460-4
220 KW
460A
0.09mH
F、H
DCL-0650-4
300 KW
650A
0.072mH
F、H
