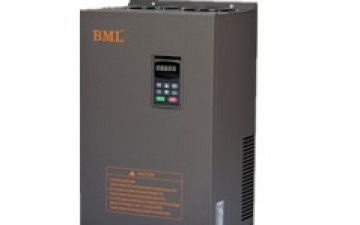

矢量通用变频器

矢量通用变频器

功能概述 产品特点 产品规格 相关下载



 MC200T系列变频器采用独特的控制方式实现了高转矩、高精度、宽调速驱动，满足通用变频器高性能化的趋势。
紧凑的结构，实用的PI、简易PLC、灵活的输入输出端子、脉冲频率给定、零频回差控制、主辅给定控制、摆频控制等，为设备制造业客户提供高集成度的一体化解决方案，对降低系统成本，
提高系统可靠性具有极大价值。
本系列变频器通过优化PWM控制技术和电磁兼容性整体设计，满足用户对应用场所的低噪音、低电磁干扰的环保要求。

功率范围：1.5-800KW

应用场合：广泛应用于对速度、转矩有较高要求的中过载用途。






产品技术指标

项    目
指标及规格
主电
输入
电压
 三相380V ±15%；电压失衡率<3%
频率
 50Hz/60Hz ±5%
主电
输出
输出电压
 三相0V～输入电压
输出频率
 0.1Hz～400Hz
过载能力
 150% 60S；130%长期
驱
动
性
能
电压调制
 电压矢量（SVPWM）调制
控制方式
 无速度传感器矢量控制（SVC）；转矩控制（TC）；
 压频比控制（V/F）
运行指令给定
 键盘给定；RUN、F/R端子给定；485通讯给定
速度给定方式
 键盘数字给定；X4、X5端子（UP/DOWN）给定；AI1/AI2/AI3端子
 模拟信号给定；485通讯给定
速度给定精度
 数字给定：±0.01%（-10℃～+40℃）
 模拟给定：±0.05%(25℃±10℃)
速度给定
分辨率
 数字给定：0.01Hz
 模拟给定：1/2000大频率
速度控制精度
 无速度传感器矢量控制：±0.5%（25℃±10℃)
速度控制范围
 无速度传感器矢量控制：1:100
转矩控制响应
 无速度传感器矢量控制：<200ms
起动转矩
 无速度传感器矢量控制：150%/0.5Hz
转矩控制精度
 ±5%
I/O
控
制
通
道
设定电压源
 1路，10V，5mA
控制电压源
 1路，24V，100mA；也可通过PLC端子由外部提供
模拟信号输入
 3路，3路， 2路(AI1/AI2)0～10V或0～20mA ，功能F4-35和F4-36选择；1路(AI3)-10V～10V

集电极输出
 2路(Y1/Y2)，0～50mA，可编程，多种输出量可选
运行命令输入
 2路(F/R、RUN)，控制运行命令输入接点端子
可编程输入
 7路(X1～X7)，可编程，多种输入量可选
模拟信号输出
 2路(AO1/AO2)，0～10V或0～20mA，功能F5-12和F5-15选择

继电器输出
 2路，可编程，触点容量：250V AC/3A或30V DC/1A
  故障报警
  继电器输 出
 触点容量：250V AC/3A，30V DC/1A
  串行通讯接口
 RS485接口，标准Modbus通讯协议
显示
  LED数码管显示
 设定频率、输出频率、输出电压、输出电流、电机转速、负载线速度，
 输入、输出端子状态...
  外接仪表显示
 给定频率；输出频率；输出电流（0～10VDC或0～20mA输出）
  保护功能
 过流保护、过压保护、欠压保护、过载保护、缺相保护
  选配件
 制动组件；输入、输出交流电抗器；直流电抗器；输入、输出滤波器；
 远程键盘数据线；通信总线适配器等
环境
  使用场所
 室内，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸
 汽、滴水或盐分等
  海拔高度
 低于海拔1000米
  环境温度
 -10℃～+40℃
  湿度
 20%～90%RH，无水珠凝结
  振动
 小于5.9米/秒2（0.6g）
  存储温度
 -20℃～+60℃
结构
  防护等
 IP20
  冷却方式
 强制风冷
  安装方式
 壁挂式；落地式

 壁挂式安装变频器型号规格
变频器型号
额定电压（V）
额定电流（A）
额定功率（KW）
安装方式
MC200G0007T4
380
2.5
0.75
壁挂
MC200G0015T4
380
3.7
1.5
壁挂
MC200G0022T4
380
5.5
2.2
壁挂
MC200G0040T4
380
9.7
3.7
壁挂
MC200G0055T4
380
13
5.5
壁挂
MC200G0075T4
380
18
7.5
壁挂
MC200G0110T4
380
24
11
壁挂
MC200G0150T4
380
30
15
壁挂
MC200G0185T4
380
38
18.5
壁挂
MC200G0220T4
380
45
22
壁挂
MC200G0300T4
380
60
30
壁挂
MC200G0370T4
380
75
37
壁挂
MC200G0450T4
380
91
45
壁挂
MC200G0550T4
380
112
55
壁挂
MC200G0750T4
380
150
75
壁挂
MC200G0900T4
380
176
90
壁挂
MC200G1100T4
380
210
110
壁挂
MC200G1320T4
380
253
132
壁挂
MC200G1600T4
380
304
160
壁挂
MC200G1850T4
380
340
185
壁挂
MC200G2000T4
380
377
200
壁挂
MC200G2200T4
380
415
220
壁挂
MC200G2500T4
380
475
250
壁挂
MC200G2800T4
380
520
280
壁挂
MC200G3150T4
380
585
315
壁挂
MC200G3550T4
380
650
355
壁挂

立柜落地式安装变频器型号规格
变频器型号
额定电压（V）
额定电流（A）
额定功率（KW）
安装方式
MC200G0075T4B
380
18
7.5
落地
MC200G0110T4B
380
24
11
落地
MC200G0150T4B
380
30
15
落地
MC200G0185T4B
380
38
18.5
落地
MC200G0220T4B
380
45
22
落地
MC200G0300T4B
380
60
30
落地
MC200G0370T4B
380
75
37
落地
MC200G0450T4B
380
91
45
落地
MC200G0550T4B
380
112
55
落地
MC200G0750T4B
380
150
75
落地
MC200G0900T4B
380
176
90
落地
MC200G1100T4B
380
210
110
落地
MC200G1320T4B
380
253
132
落地
MC200G1600T4B
380
304
160
落地
MC200G1850T4B
380
340
185
落地
MC200G2000T4B
380
377
200
落地
MC200G2200T4B
380
415
220
落地
MC200G2500T4B
380
475
250
落地
MC200G2800T4B
380
520
280
落地
MC200G3150T4B
380
585
315
落地
MC200G3550T4B
380
650
355
落地
MC200G4000T4B
380
740
400
落地
MC200G5000T4B
380
930
500
落地
MC200G6300T4B
380
1180
630
落地
MC200G8000T4B
380
1500
800
落地
MC200G10000T4B
380
1800
1000
落地
