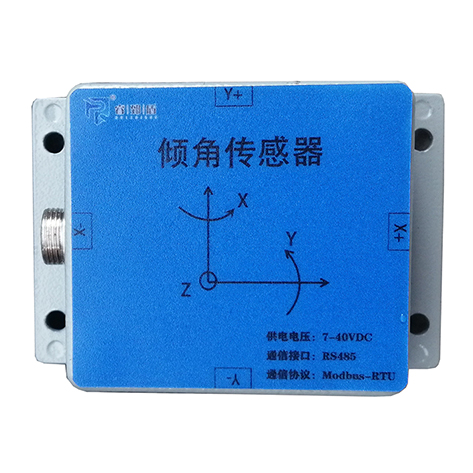

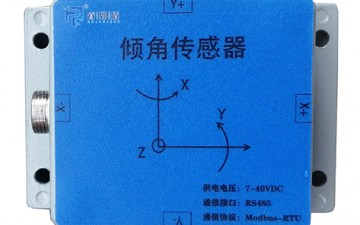

倾角传感器

    • 产品特性

    •  DC7-40V宽电压，电源接口防接反保护；
    •  RS485隔离通信，信号隔离，电源隔离；
    •  RS485接口TVS保护；
    •  通信接口RS485, 1/8单位负载，可接200多个设备;
  1. 标准MODBUS-RTU通信协议。

  2. 性能

  4. 型号 铸铝 铸塑 防水 防尘 防雷 防浪涌 通信 隔离 信号 隔离 电源 隔离
    RZDQ-033 V V V
    RZDQ-032 V V V V
    RZDQ-031 V V . V V V • V V V

  6. 功能测量设备表面的水平度，倾斜角度

    读取决x轴，y轴,z轴角度数据 软件地址设置

序号 符号 颜色 说明
1 A 48 5-A信号
2 B 绿 485-B信号
3 — 蓝 电源负极
4 + 红 电源正极

通信指令说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结 合参考《基于Modbus协议的工业自动化网络规范第1部分：Modbus应用协议》(GB/T19582.1 -2008 )即可。 本产品支持modbus RTU格式。

默认地址

默认Modbus-RTU 地址：0x05 串口数据格式：9600,8,n,l

Modbbus寄存器分配

寄存器地址 字节数 寄存器功能说明 I
30000 4 浮点型，字节序(3412) , x轴角度值
30002 4 浮点型,字节序(3412), y轴角度值
30003 4 浮点型，字节序(3412), z轴角度值
40000 2 Mod bus地址寄存器

点击下载：暂无资料
